LAMPU BANJIR LED MFD08

LAMPU BANJIR LED MFD08

LAMPU BANJIR LED MFD08

Luminaire MFD08 minangka solusi lampu LED kinerja dhuwur sing dirancang kanthi optik
versatility lan slim, desain profil kurang. Sawijining nggronjal cast aluminium omah nyilikake
syarat mbukak angin lan fitur integral, watertight kompartemen driver LED lan
kinerja dhuwur aluminium klelep panas. Pasar kalebu parkir, trotoar, kampus,
dealer mobil, komplek kantor, lan dalan internal.

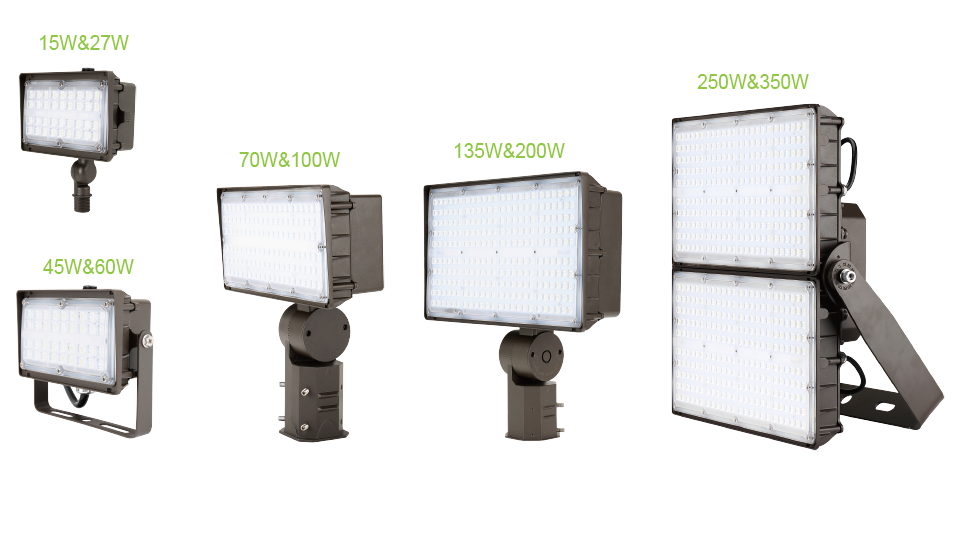

FD08
FD11-认证

SPESIFIKASI FITUR

SISTEMWATTS VOLTAGE DIST.JENIS CRI LUMEN(3000K) LPW(3000K) LUMEN (3500K) LPW(3500K) LUMEN (4000K) LPW(4000K)
15W 120-277V 7hx6v 70 1950lm 130 Aku/W 1950lm 130 Aku/W 2000lm 133 Aku/W
27W 120-277V 7hx6v 70 3600lm 133 Aku/W 3600lm 133 Aku/W 3700lm 137 Aku/W
45W 120-277V 7hx6v 70 6000lm 133 Aku/W 6000lm 133 Aku/W 6150lm 137 Aku/W
60W 120-277V 7hx6v 70 7400lm
 123 Aku/W 7400lm 123 Aku/W 7800lm 130 Aku/W
60W 347-480V 7hx6v 70 7500lm 125 Aku/W 7500lm 125 Aku/W 7800lm 130 Aku/W
70W 120-277V 4Hx4V/7Hx6V 70 9200lm 131 Aku/W 9200lm 131 Aku/W 9400lm 134 Aku/W
70W 347-480V 4Hx4V/7Hx6V 70 9100lm 130 Aku/W 9100lm 130 Aku/W 9300lm 133 Aku/W
90W 347-480V 4Hx4V/7Hx6V 70 13000lm 144 Aku/W 13000lm 144 Aku/W 13400lm 149 Aku/W
100W 120-277V 4Hx4V/7Hx6V 70 13100lm 131 Aku/W 13100lm 131 Aku/W 13500lm 135 Aku/W
135W 120-277V 4hx4v 70 17500lm 130 Aku/W 17500lm 130 Aku/W 18000lm 133 Aku/W
135W 347-480V 4hx4v 70 17500lm 130 Aku/W 17500lm 130 Aku/W 18000lm 133 Aku/W
135W 120-277V 7hx6v 70 18000lm 133 Aku/W 18000lm 133 Aku/W 18500lm 137 Aku/W
135W 347-480V 7hx6v 70 18000lm 133 Aku/W 18000lm 133 Aku/W 18500lm 137 Aku/W
200W 120-277V 4hx4v 70 26000lm 130 Aku/W 26000lm 130 Aku/W 26500lm 133 Aku/W
200W 347-480V 4hx4v 70 26000lm 130 Aku/W 26000lm 130 Aku/W 26500lm 133 Aku/W
200W 120-277V 7hx6v 70 26000lm 130 Aku/W 26000lm 130 Aku/W 27000lm 135 Aku/W
200W 347-480V 7hx6v 70 26000lm 130 Aku/W 26000lm 130 Aku/W 27000lm 135 Aku/W
250W 120-277V 4hx4v 70 36500lm 146 Aku/W 36500lm 146 Aku/W 37500lm 150 Aku/W
250W 347-480V 4hx4v 70 36500lm 146 Aku/W 36500lm 146 Aku/W 37500lm 150 Aku/W
250W 120-277V 7hx6v 70 36000lm 144 Aku/W 36000lm 144 Aku/W 37000lm 148 Aku/W
250W 347-480V 7hx6v 70 36000lm 144 Aku/W 36000lm 144 Aku/W 37000lm 148 Aku/W
350W 120-277V 4hx4v 70 48000lm 137 Aku/W 48000lm 137 Aku/W 49500lm 141 Aku/W
350W 347-480V 4hx4v 70 48000lm 137 Aku/W 48000lm 137 Aku/W 49500lm 141 Aku/W
350W 120-277V 7hx6v 70 48000lm 137 Aku/W 48000lm 137 Aku/W 50000lm 143 Aku/W
350W 347-480V 7hx6v 70 48000lm 137 Aku/W 48000lm 137 Aku/W 50000lm 143 Aku/W

DATA KINERJA

Konstruksi

● Omah, kompartemen listrik lan fitter kabeh digawe saka aluminium kasus mati sing wis dianggep lan
dilapisi bubuk kanggo nyukupi standar industri sing paling kasar.
● Pigura lawang fitur saluran aksesoris integral kanggo soyo tambah aksesoris kontrol cahya opsional.
● Vented omah isolasi modul LED saka driver, maximizing urip produk lan kinerja
● Door pigura segel kanggo omah karo gasket silikon extruded terus.


Optik

● Optik (Tipe NEMA): 7H*6V, 4Hx4V.
● Paket Lumen Scalable saka 1.950 kanggo 50.000 Lumens.
● Nyedhiyani kombinasi paling apik saka katerangan vertikal lan horisontal nalika ngurangi cahya konco kutub.
● Optik akrilik kinerja dhuwur kanthi aman dipasang ing sink panas internal kanggo boros termal maksimal.



listrik

● Universal 120-277 VAC utawa 347-480 VAC voltase input.
● Kaloro pembalap duwe faktor daya> 90%, THD <20%, lan umure samesthine 100.000 jam.
● Kisaran Suhu Operasi: -40˚C - + 40˚C (-40˚F - + 104˚F)

Umur urip
● Perkiraan umur LED 100.000 jam adhedhasar asil IES LM-80 lan petungan TM-21

Garansi
● Garansi winates limang taun.

Sertifikasi
● UL cUL udan lokasi kadhaptar.
● Kualifikasi DesignLights Consortium™.
Cathetan: Mangga deleng situs web DLC kanggo kualifikasi produk tartamtu ing www.designlights.org.

MOUNTING

FD08-1 FD08-2 FD08-3 FD08-4

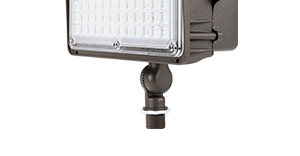

1/2" Knuckle Mount(15W/27W/45W/60W)
 Gunung Trunnion(15W/27W/45W/60W/250W/350W) Gunung Jok(70W/100W/135W/200W) Slipfitter Gunung(70W/100W/135W/200W)

DATA LISTRIK

JUMLAH DRIVERS DRIVER SAIKI
(mA)		 DAYA NOMINAL
(W)		 NPUTVOLTAGE
(V)		 SAIKI
(Ampelas)
1 250 15 120 0.13
15 208 0.07
15 240 0.06
15 277 0.05
1 430 27 120 0.23
27 208 0.13
27 240 0.11
27 277 0.10
1 770 45 120 0.38
45 208 0.22
45 240 0.19
45 277 0.16
1 920 60 120 0.50
60 208 0.29
60 240 0.25
60 277 0.22
1 920 60 120 0.58
60 208 0.34
60 240 0.29
60 277 0.25
1 1750 70 120 0.20
70 208 0.15
70 240 0.83
70 277 0.48
1 1850 70 120 0.42
70 208 0.36
1 2600 100 120 0.26
100 208 0.19
100 240 1.13
100 277 0.65
2 2400 90 120 0.56
90 208 0.49
2 3500 135 120 0.39
135 208 0.28
135 240 1.67
135 277 0.96
135 347 0.83
135 480 0.72
2 5000 135 120 1.67
135 208 0.96
135 240 0.83
135 277 0.72
135 347 0.58
135 480 0.42
2 6500 135 120 2.08
135 208 1.20
135 240 1.04
135 277 0.90
135 347 0.72
135 480 0.52
2 5600 350 120 2.92
350 208 1.68
350 240 1.46
350 277 1.26
350 347 1.01
350 480 0.73

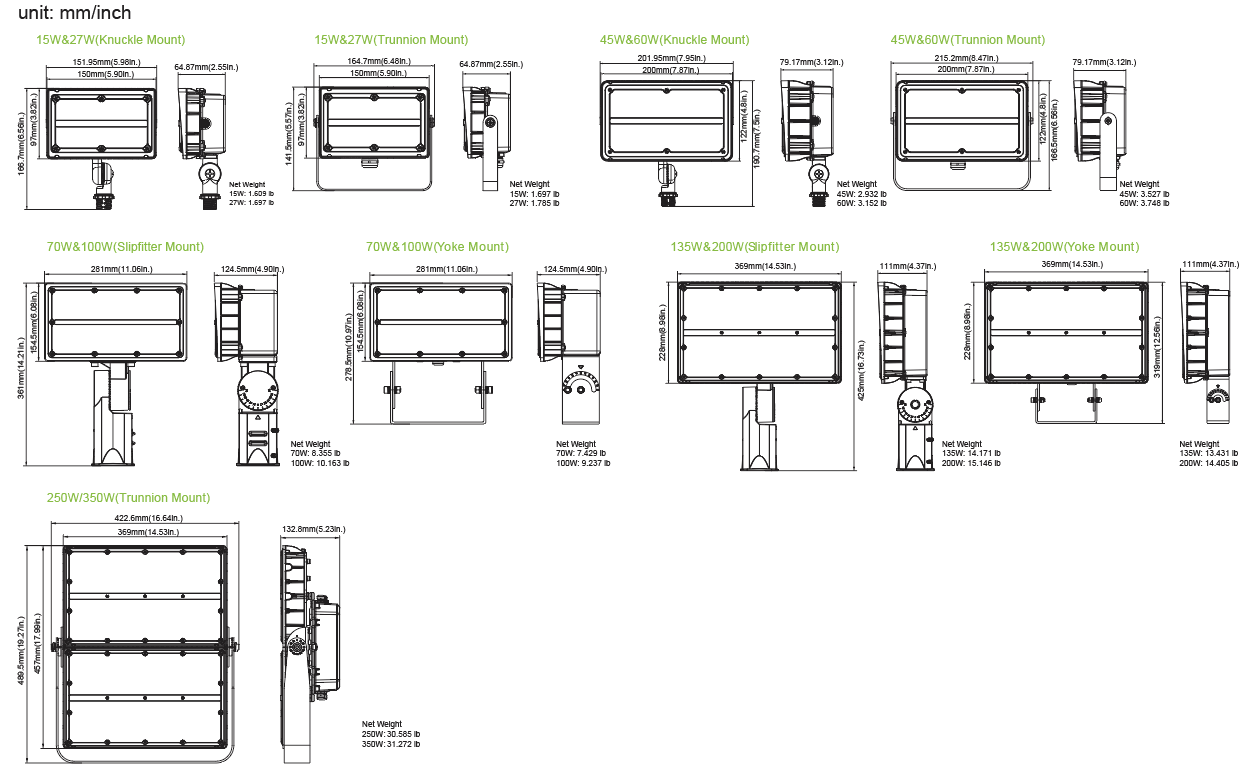

DIMENSI

FD08-尺寸

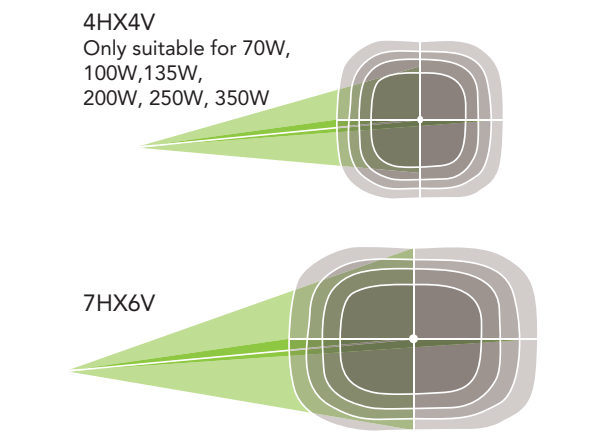

FOTOMETRIK

FD08-光型图

MOUNTING

PANDUAN ORDER Tuladha:MFD0845W27V50KYYYYY
Tipe Fixture Watt Tegangan CCT Rampung Photocell (Pilihan) Nema Pemasangan Kode Internal
MFD08
Seri Cahya Banjir		 15 15W
27 27W
45 45W
60 60W		 27V 120-277V 30K 3000K
35K 3500K
40K 4000K
50K 5000K		 D Bronze peteng
B Ireng
W Putih		 P0 Kanthi Photocell
Kosong Tanpa Photocell		 B76 7HX6V TR Trunnion Gunung
KN Knuckle Mount		 kosong
Alfanumerik
Tuladha:MFD0845W27V50KYYYYY
Tipe Fixture Watt Tegangan CCT Rampung Photocell (Pilihan) Nema Pemasangan Kode Internal
MFD08
Seri Cahya Banjir		 70 70W
90 90W
100 100W
135 135W
200 200W
250 250W
350 350W		 27V 120-277V
48V 347-480V		 30K 3000K
35K 3500K
40K 4000K
50K 5000K		 D Bronze peteng
B Ireng
W Putih		 P0 Kanthi Photocell
Kosong Tanpa Photocell		 B44 4Hx4V
B76 7HX6V		 TR Trunnion Gunung
YK Yoke
SP Slipfitter Gunung		 kosong
Alfanumerik
