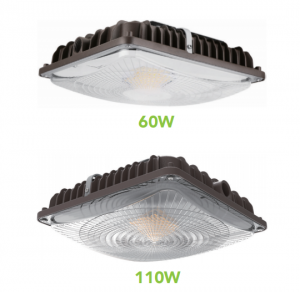

LED CANOPY MCP07
MESTER MCP07 یک لایه نور LED مقرون به صرفه و کم مصرف برای سطح است
نصب برنامه های کاربردی در ساختمان های تجاری، خرده فروشی و امکانات آموزشی. نازک
طراحی، با این حال، محفظه اتلاف حرارت عالی را فراهم می کند که طولانی تر می شود
طول عمر آن است لنز نوری با طراحی دقیق، تابش خیره کننده را کاهش می دهد، اپتیکال را بهبود می بخشد
عملکرد و جلوه های روشنایی راحت را فراهم می کند. MCP07 مجهز است

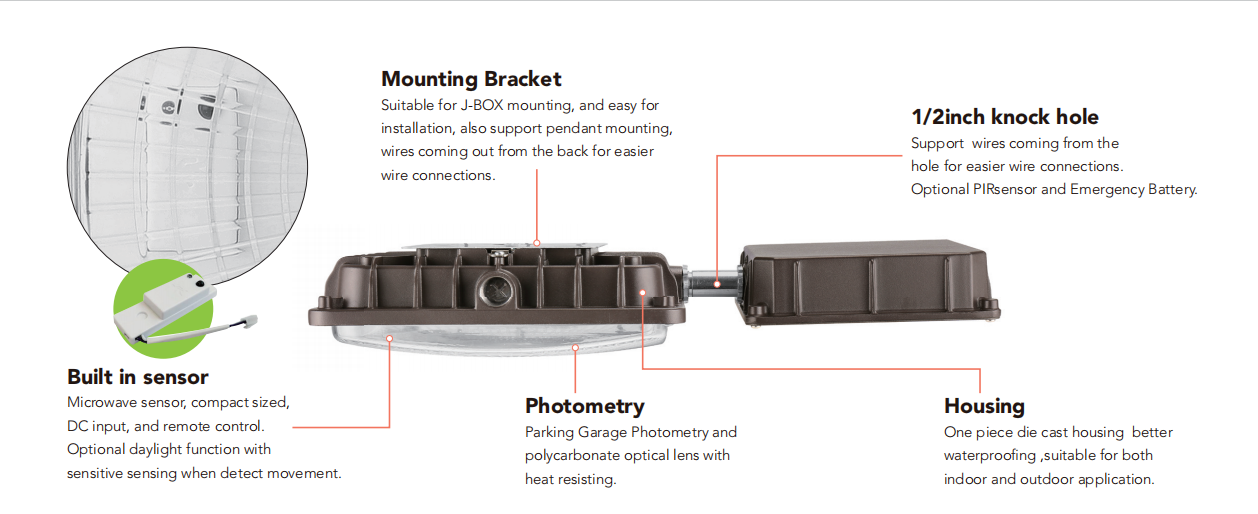

دارای صفحه نصب سریع خارجی مناسب برای پایه J-BOX استاندارد و
همچنین سازگار با پایه آویز 3/4 اینچی، با سوراخ های 1/2 اینچی که بر روی
سه طرف، مناسب برای نصب سیم کشی مجرای سطحی. MCP07 نیز بالا است

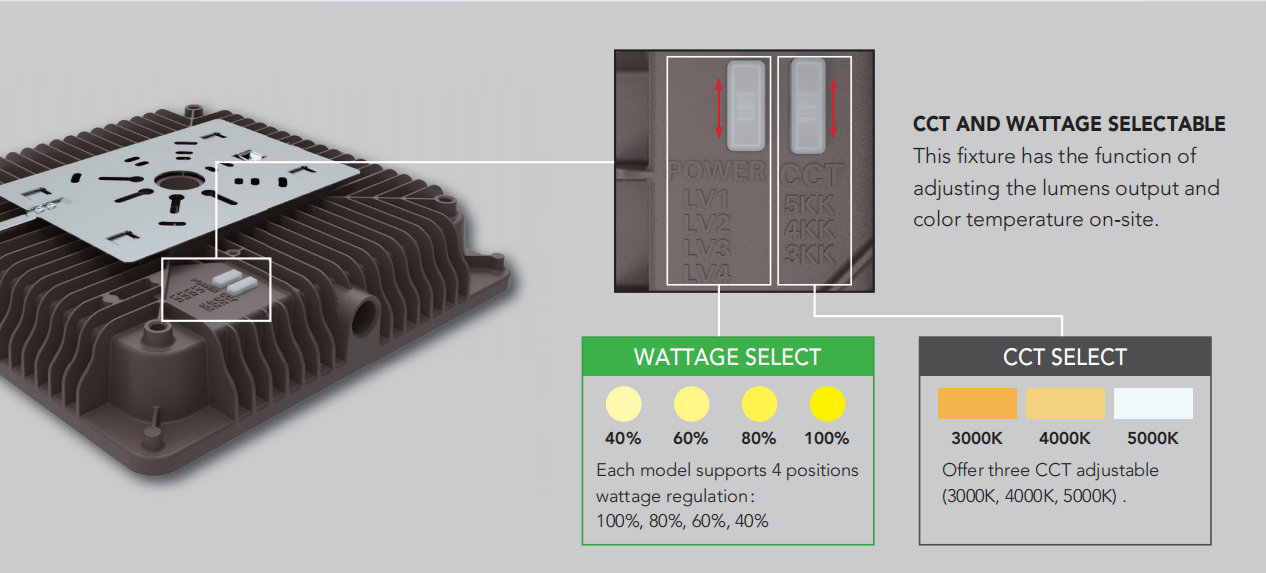

مزایای بازگشت، از بسته 4 لومن قابل انتخاب (100٪، 80٪، 60٪، 40٪) پشتیبانی می کند.
و سه CCT قابل انتخاب (3000K، 4000K، 5000K)
ویژگی های مشخصات
ساخت و ساز
● محفظه آلومینیومی یک تکه دایکاست پنل ال ای دی رسانای حرارتی و محفظه الکتریکی را محکم می کند.
● ریخته گری حرارتی LED را برای بهینه سازی عملکرد و عمر طولانی هدایت می کند.
● با پوشش پودری مقاوم در برابر خوردگی که ضمن سازگاری خوب با محیط گاراژ، محافظت و ظاهر معماری را فراهم می کند.
اپتیک
● موتورهای سبک در نسخه قابل تنظیم رنگی موجود هستند، CCT را می توان به 3000K/4000K/5000K تغییر داد.
● بسته های Lumen مقیاس پذیر از 3700 تا 16500 لومن.
● لنز شفاف منشوری ضد اشعه ماوراء بنفش برای شکل دادن به توزیع نور و یکنواختی طراحی شده است.
برقی
● ولتاژ ورودی جهانی 120-277 یا 120-347 VAC.
● خروجی لومن قابل تنظیم با چهار تنظیم لومن 100٪، 80٪، 60٪، 40٪.
● کاهش نور 0-10 ولت.
● هر دو درایور دارای ضریب توان >90% THD <20% هستند.
● محدوده دمای عملیاتی: -40 درجه سانتیگراد تا 40 درجه سانتیگراد (-40˚F - + 104˚F).
توجه: کار با محدوده دمای باتری اضطراری:
10 درجه سانتی گراد تا 40 درجه سانتی گراد (+50 درجه فارنهایت - + 104 درجه فارنهایت)
کنترل ها
● سنسور PIR اختیاری.
● باتری اضطراری اختیاری
طول عمر
● برآورد طول عمر LED 50000 ساعت بر اساس نتایج IES LM-80 و محاسبات TM-21.
گارانتی
● پنج سال گارانتی محدود.
گواهینامه ها
● مکان مرطوب UL cUL فهرست شده است.
● DesignLights Consortium™ واجد شرایط.
توجه: لطفاً برای صلاحیت های خاص محصول به وب سایت DLC در www.designlights.org مراجعه کنید.
توجه داشته باشید
● عملکرد واقعی ممکن است در نتیجه محیط و برنامه کاربر نهایی متفاوت باشد. همه مقادیر طرح یا مقادیر معمولی هستند که در شرایط آزمایشگاهی در مشخصات 25 درجه سانتیگراد (5± درجه سانتیگراد) اندازه گیری می شوند که بدون اطلاع قبلی تغییر می کنند.
لوازم جانبی (اختیاری)
 |  |  |
| پشتیبان گیری از باتری اضطراری توضیحات: 5W 800lm 90min | سنسور PIR، 120-277 ولت توضیحات: سنسور خارجی را می توان از قبل در کارخانه یا در مزرعه نصب کرد. | سنسور مایکروویو 12 ولت توضیحات: سنسور را می توان فیکسچر داخلی ساخت. |
داده های عملکرد
| MCP0760W | ||||||||||
| تنظیم | تنظیم وات | 3000 هزار | 4000 هزار | 5000 هزار | ||||||
| LUMENS | LPW | LUMENS | LPW | LUMENS | LPW | |||||
| 100% | 60 وات | 7800lm | 130 | Im/W | 8400lm | 140 | Im/W | 8000 لیتر | 133 | Im/W |
| 80% | 47 وات | 6500 لیتر | 138 | Im/W | 7000 لیتر | 149 | Im/W | 6600 لیتر | 140 | Im/W |
| 60% | 36 وات | 5200 لیتر | 144 | Im/W | 5600lm | 156 | Im/W | 5300 لیتر | 147 | Im/W |
| 40% | 24 وات | 3700 لیتر | 154 | Im/W | 4000lm | 167 | Im/W | 3800lm | 158 | Im/W |
| MCP07110W | |||||||
| تنظیم | تنظیم وات | 3000 هزار | 4000 هزار | 5000 هزار | |||
| LUMENS | LPW | LUMENS | LPW | LUMENS | LPW | ||
| 100% | 110 وات | 15500 لیتر | 141 Im/W | 16500lm | 150 Im/W | 16000 لیتر | 145 Im/W |
| 80% | 85 وات | 12800lm | 151 Im/W | 13600lm | 160 Im/W | 13000 لیتر | 153 Im/W |
| 60% | 63 وات | 9800lm | 156 Im/W | 10500 لیتر | 167 Im/W | 10000 لیتر | 159 Im/W |
| 40% | 41 وات | 6800lm | 166 Im/W | 7200 لیتر | 176 Im/W | 7000 لیتر | 171 Im/W |
داده های الکتریکی
| تعداد رانندگان | درایور فعلی (mA) | توان اسمی (W) | NPUTVولتاژ () | فعلی (آمپر) |
| 1 | 900 | 60 | 120 | 0.50 |
| 60 | 208 | 0.29 | ||
| 60 | 240 | 0.25 | ||
| 60 | 277 | 0.22 | ||
| 60 | 347 | 0.17 | ||
| 1 | 850 | 110 | 120 | 0.92 |
| 110 | 208 | 0.53 | ||
| 110 | 240 | 0.46 | ||
| 110 | 277 | 0.40 | ||
| 110 | 347 | 0.32 |

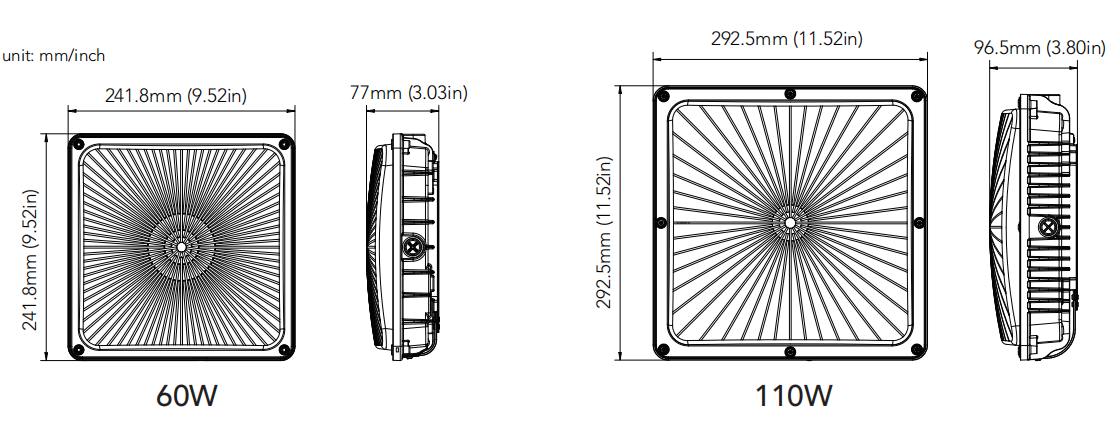

DIMENSION

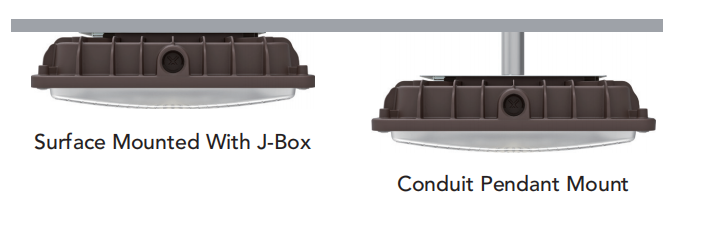

نصب
فتومتری
نصب
| راهنمای سفارش مثال:MCP0760W27V DDKYYYYY | ||||||||||
| نوع فیکسچر | وات | ولتاژ | CCT | پایان | فوتوسل (گزینه) | سنسور (گزینه) | باتری اضطراری (گزینه) | محافظ برق (گزینه) | CCT و قدرت قابل تنظیم | کد داخلی |
| MCPO7 سری سایبان | 60 وات 110 وات | 27 ولت 120-277 ولت 34 ولت 120-347 ولت | DDK¹ رنگ قابل تنظیم دما | D برنز تیره B مشکی W سفید | P با فوتوسل خالی بدون فوتوسل | M با سنسور خالی بدون سنسور | B² باتری اضطراری خالی بدون باتری اضطراری | S با محافظ برق خالی بدون محافظ برق | AD¹با شماره گیری تنظیم صفحه خالی بدون تنظیم | خالی الفبایی |
